○ 標準型スクリューポンプ SPQ ○ 陸上タンク洗浄用スクリューポンプ SPC ○ 省スペース タテ型スクリューポンプ SPCV

　 　　

型式	吐出量 m3/Hr	回転数 min-1	圧力 MPa	水馬力 PS	口径		主要寸法 (mm)						重量 kg
					吐出	吸入	A	B	C	D	E	F
SPQ-20	20	1800	0.7	13	65A×10K	80A×10K	260	260	150	110	130	375	70
SPQ-40	40	1800	0.7	23	80A×10K	100A×10K	304	300	194	135	150	436	110
SPQ-70	70	1800	0.7	37	100A×10K	125A×10K	441	356	235	160	180	500	190
SPQ-100	100	1800	0.7	47	100A×10K	125A×10K	490	443	280	200	190	674	220
SPQ-150	150	1800	0.7	65	125A×10K	150A×10K	540	500	330	220	220	709	340
SPQ-200	200	1800	0.7	85	150A×10K	200A×10K	581	556	375	250	265	784	480
SPQ-250	250	1800	0.7	105	150A×10K	200A×10K	581	556	375	250	265	784	480
SPQ-300	300	1500	0.7	117	200A×10K	250A×10K	720	623	450	280	320	915	900
SPQ-400	400	1200	0.7	156	200A×10K	250A×10K	805	735	540	350	345	1010	1250
SPQ-500	500	1100	0.7	195	250A×10K	300A×10K	850	752	590	350	430	1170	2000
SPQ-600	600	1200	0.7	235	250A×10K	300A×10K	850	752	590	350	430	1170	2000
SPQ-750	750	1000	0.7	293	300A×10K	350A×10K	1000	890	700	400	500	1281	2500
SPQ-1000	1000	1000	0.7	390	350A×10K	400A×10K	1120	1030	820	450	550	1381	3500
SPQ-1200	1200	1200	0.7	390	350A×10K	400A×10K	1120	1030	820	450	550	1381	3500

ご参考図として、弊社SPQ型スクリューポンプの外形図面を、PDFファイルとDXF形式のCADファイルでご用意しております。
上記アンダーライン文字をクリックすると、外形図面ダウンロード画面に移ります。

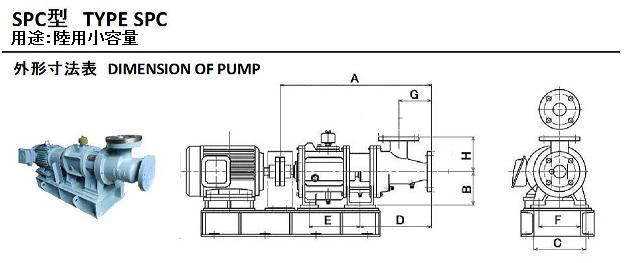

型式	吐出量 m3/Hr	回転数 min-1	圧力 MPa	動力 kW	口径(A) 吐出/吸入	主要寸法 (mm)								重量 kg
						A	B	C	D	E	F	G	H
SPC-5	5	1800	0.7	2.2	50A×10K	575	130	200	270	195	160	130	130	77
SPC-10	10	1800	0.7	3.7	65A×10K	650	150	240	360	228	200	150	150	122
SPC-20	20	1800	0.7	5.5	80A×10K	765	170	280	365	255	220	190	170	190

　　　　 　　　　 　　　　

型式	吐出量 m3/Hr	回転数 min-1	圧力 MPa	動力 kW	口径(A)		主要寸法 (mm)									重量 kg
					吐出	吸入	A	B	C	D	E	F	G	H	I
SPC-100	80	1450	0.7	30	100A×10K	125A×10K	1000	75	709	262	128	252	220	648	425	280
	100	1750		37
SPC-200	180	1450	0.7	65	150A×10K	200A×10K	1170	94	896	322	168	332	270	834	580	550
	220	1750		75

ご参考図として、弊社SPC型スクリューポンプの外形図面を、PDFファイルとDXF形式のCADファイルでご用意しております。
上記アンダーライン文字をクリックすると、外形図面ダウンロード画面に移ります。

　　　　 　　　　 　　　　

型式	吐出量 m3/Hr	回転数 min-1	圧力 MPa	動力 kW	口径(A)		主要寸法 (mm)										重量 kg
					吐出	吸入	A	B	C	D	E	F	G	H	I	J
SPCV-200	150〜250	1800	0.7	75	200A×10K	150A×10K	1860	400	1460	680	750	430	549	170	315	330	880
SPCV-400	300〜400	1200	0.7	132	250A×10K	200A×10K	2161	446	1715	750	720	525	658	230	370	400	1150

※所要動力は清水値での計算です。粘度により換算になります。
